Pasidaryk pats* Bluetooth ir originali magnetola RD4


  • Prašome prisijungti, kad galėtumėte parašyti atsakymą
Temoje atsakymų: 56

#1 sieras206

sieras206
  • Senbuviai
  • Pranešimai: 1.197
  • Vieta:Vilnius
  • Automobilis:406 HDI, 406 2.0T , 106 1.5D

Parašyta 2015 birželio 10 - 09:25

Taigi viena variantą su klubiečiais smirzius bei eilinis pasidarėm nusipirkdami po bluetooth "dongle"

o_Motor_In-Car_HiFi_Bluetooth_Receiver_0





Patogu labai, nebereikia laidų, turi ir laisvų rankų įranga.. Bet kas nervina, jog jį reikia turėti visada ant akių, tam kad nuspaustum BT įjungimo mygtuką, geriausia pajungti jam maitinimą, nes kitu atveju nusėdus baterijai, reikės krauti. Na bet betkokiu atveju geriau už laidą, kuris voliojasi salone :)

Taigi galima padaryti dar kitaip, manau būtų dar patogiau, bet tokiu atveju neturėtumėt laisvų ranku įrangos. Taigi:



Darbams reikės:

"Platos" (iš rus.k) Bluetooth (nuoroda žemiau)

Lituoklio

Atsuktuvų rinkinuko,

izoliacijai (dežutė, izoliacinė juosta ar t.t.)

užkandžių bei gėrimų prie darbų :)

Užsisakom:
http://www.aliexpres...2045424597.html



Pliusai: maitinimas 7v-30v ir bluetooth 4.0

Minusai: nėra mikrafono (reikia papildomai jį pajunginėti), kaina palyginus su bluetooth dongle.

Imam magnetolą:




Na ir pradedam darbus:


Atidarome, išemam "cd romą" :) ir randam kontaktus:






Prilituojame kontaktus :) ir bandom viską sujungti (sujungimo schemutė pridedama prie BT adapterio - kur kokia jungtis sužymėta kitoje pusėje)

izoliuojame (yra ir kitų būdų)






surinkinėjam:



Sekmės darbuose :)


  • 2


EX 206 1.9D; 405 SRI ; 106 - 1.5D ; 406 Turbo petrol - 108kw , 406 HDI -80KW
NOW 306 XT 1,8 74KW automatic ; 306 cabrio; 407 1,6 hdi


#2 S.Vilius

S.Vilius
  • Senbuviai
  • Pranešimai: 1.999
  • Vieta:Lietuva
  • Automobilis:EX P407sw

Parašyta 2015 birželio 10 - 09:43

Šitoj vietoj respects :) Manau daug kam pravers  :good:  daugiau tokių.



Gal verta pamastyti apie "pasidaryk pats" skiltį :)


Šį pranešimą redagavo S.Vilius: 2015 birželio 10 - 09:44

  • 0

#3 Laimonas

Laimonas
  • Senbuviai
  • Pranešimai: 5.979
  • Vieta:Klaipėda/Gargždai
  • Automobilis:Peugeot 5008 GT-Line Plus

Parašyta 2015 birželio 10 - 10:08

Joo, super, tik galima pagirti autoriu :pug:  :beer:  :good:


  • 0

Peugeot, Citroen, DS, Renault, Dacia - diagnostika. FAP, EGR programavimas, chiptuning. 8sesi70penki7638

autofrance.lt


#4 markGonzalez

markGonzalez
  • Senbuviai
  • Pranešimai: 1.434
  • Vieta:Kaisiadorys
  • Automobilis:Peugeot 207 1.6 HDi 66 kW EGR OFF

Parašyta 2015 birželio 10 - 11:19

Saunuolis !  :good:


  • 0



#5 smiriusz

smiriusz
  • Senbuviai
  • Pranešimai: 967
  • Vieta:Klaipėda
  • Automobilis:Peugeot 407 SW

Parašyta 2015 birželio 10 - 14:15

Va čia jau įdomu. Visai norėčiau tokią idėją pas save įgyvendinti. :)


Čia kiek suprantu visiškai tas pats, tik keliais centais dar pigiau: http://www.aliexpres...308.4.19.lYpuLp


Ir dar klausimas. Ar paveiksliuke parodyti kontaktai kur lituoti bus tokie patys magnetoloje be mp3? :) Ta prasme ar irgi į tas pačias vietas reikia prilituoti laidus?


  • 0

#6 sieras206

sieras206
  • Senbuviai
  • Pranešimai: 1.197
  • Vieta:Vilnius
  • Automobilis:406 HDI, 406 2.0T , 106 1.5D

Parašyta 2015 birželio 10 - 14:19

Reiktų patikrint žinoma, bet pagal viską turi būti tie patys. Nes čia pasijungia tiesiogiai prie garso mikroschemos. Būtų gerai pasigooglint vaizdus.


  • 0


EX 206 1.9D; 405 SRI ; 106 - 1.5D ; 406 Turbo petrol - 108kw , 406 HDI -80KW
NOW 306 XT 1,8 74KW automatic ; 306 cabrio; 407 1,6 hdi


#7 smiriusz

smiriusz
  • Senbuviai
  • Pranešimai: 967
  • Vieta:Klaipėda
  • Automobilis:Peugeot 407 SW

Parašyta 2015 birželio 10 - 15:52

Tuos laidukus prisilituoti manau sugebėčiau, bet šiaip iš manęs elektronikos genijus ne koks.. :D


Užsisakiau tą mikroschemą, žiūrėsim kas čia gausis.


  • 0

#8 smiriusz

smiriusz
  • Senbuviai
  • Pranešimai: 967
  • Vieta:Klaipėda
  • Automobilis:Peugeot 407 SW

Parašyta 2015 birželio 10 - 23:05

O dėl skilties "pasidaryk pats", tai gera mintis, būtų tokį skyrelį gerai turėt.



Šitoj vietoj respects :) Manau daug kam pravers  :good:  daugiau tokių.



Gal verta pamastyti apie "pasidaryk pats" skiltį :)


  • 0

#9 smiriusz

smiriusz
  • Senbuviai
  • Pranešimai: 967
  • Vieta:Klaipėda
  • Automobilis:Peugeot 407 SW

Parašyta 2015 liepos 03 - 11:39

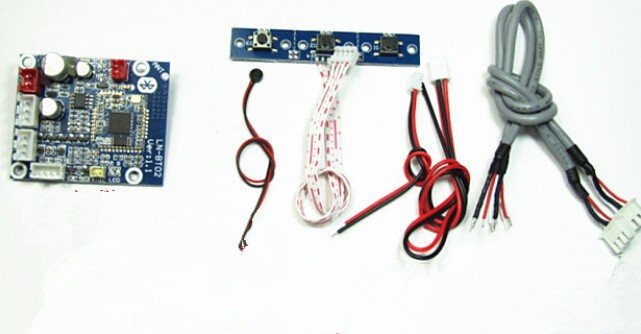

Atėjo šiandien man bluetooth mikroschema. Bet žiūriu, kad ji kitokia negu čia pamokoje įlituota. Yra komplekte ir mikrafonas, dar plokštė papildoma su trim mygtukais (kam jie?). Tai dabar jau pasidarė nebeaišku kaip ją įsimontuoti reikės. :)







Pirkau iš čia: http://www.aliexpres...2276428777.html


Tiesa, pas mane ant plokštės rašo LN-BT02 Ver: 3.0 (paveiksliuke tas pats, tik ver:1.1).


  • 0

#10 Magahacka

Magahacka
  • Senbuviai
  • Pranešimai: 108
  • Vieta:Kaunas
  • Automobilis:Peugeot 307 1.6hdi 66kw 2005(facelift)

Parašyta 2015 liepos 03 - 15:04

Jei kasnors nenori terliotis su litavimu tai geriausia turbut pasidaryt AUX-in ir prie to jungt sita mikroschema, tada litavimas pats paprasciausias. kaip isijungia išsijungia prietaiselis? butu geriausia kad kai magnetola on veiktu.


  • 0

#11 Aukstabalis

Aukstabalis
  • Senbuviai
  • Pranešimai: 10
  • Automobilis:Peugeot 607 V6

Parašyta 2015 liepos 03 - 17:29

Dar yra ir toks variantas be litavimo :ax:

http://audiomedia.lt...7&product_id=87

O jei dar ir toki prideti bus ir laisvos rankos ir bluetooth ir AUX

http://audiomedia.lt...7&product_id=89


  • 0

#12 sieras206

sieras206
  • Senbuviai
  • Pranešimai: 1.197
  • Vieta:Vilnius
  • Automobilis:406 HDI, 406 2.0T , 106 1.5D

Parašyta 2015 liepos 04 - 00:36

Ttai viskas ten ok :) Mikrofona jog gavai labai smagu, sakiau, gali pasijungti. Prasivedi i matoma vieta ir palieki ;) tie trys mygtukai, back, play/pause, forward. jei gerai pamenu su play mygtuku gali ir atsilipeti i pokalbius. tai kitaip sakant jungti dainas ir pakelti rageli galetum nepriliesdamas telefono. o siaip viskas ant platos surasyta :) MIC, AUX ir t.t. :)


Šį pranešimą redagavo sieras206: 2015 liepos 04 - 00:40

  • 0


EX 206 1.9D; 405 SRI ; 106 - 1.5D ; 406 Turbo petrol - 108kw , 406 HDI -80KW
NOW 306 XT 1,8 74KW automatic ; 306 cabrio; 407 1,6 hdi


#13 Magahacka

Magahacka
  • Senbuviai
  • Pranešimai: 108
  • Vieta:Kaunas
  • Automobilis:Peugeot 307 1.6hdi 66kw 2005(facelift)

Parašyta 2015 liepos 04 - 15:56

O kam ten Audio IN? o tas yatour yra overpriced, 100 eu moket kad turetum BT ir rodytu ekrane kas skambina yra per daug.

Kaip galima butu pasidaryt kad BT tik nuo mages ijungimo veiktu? nes bereikalingai sodint akumo nesinori ir laikyt pastoviai ijungta irgi nelabai patogu nes telefas neatsiriša kai išjungi mašina.


  • 0

#14 sieras206

sieras206
  • Senbuviai
  • Pranešimai: 1.197
  • Vieta:Vilnius
  • Automobilis:406 HDI, 406 2.0T , 106 1.5D

Parašyta 2015 liepos 05 - 09:35



Kaip galima butu pasidaryt kad BT tik nuo mages ijungimo veiktu? nes bereikalingai sodint akumo nesinori ir laikyt pastoviai ijungta irgi nelabai patogu nes telefas neatsiriša kai išjungi mašina.



?? nesupratau... manai BT veikia pastoviai jei padaryta taip kaip cia magnetoloje?


  • 0


EX 206 1.9D; 405 SRI ; 106 - 1.5D ; 406 Turbo petrol - 108kw , 406 HDI -80KW
NOW 306 XT 1,8 74KW automatic ; 306 cabrio; 407 1,6 hdi


#15 Magahacka

Magahacka
  • Senbuviai
  • Pranešimai: 108
  • Vieta:Kaunas
  • Automobilis:Peugeot 307 1.6hdi 66kw 2005(facelift)

Parašyta 2015 liepos 05 - 14:53

Kaip poruojasi su telefu? yra pastovus pin ar kaip? nes nelabai norisi kad kazkas laisvai galetu prisijungt prie savo BT. O taip prilitaves line in BT visad groja ant virsaus radijos CD ir AUX? kadangi nematau schemos tai nezinau ar i pre amp jie prilituoti ar kur. garsas keiciasi magnetoloje ar tik per pati receiveri?


Šį pranešimą redagavo Magahacka: 2015 liepos 05 - 14:56

  • 0

#16 pauliuxliux

pauliuxliux
  • Senbuviai
  • Pranešimai: 163
  • Vieta:Vilnius
  • Automobilis:peugeot 307 2.0 HDI

Parašyta 2015 liepos 05 - 20:25

Gali nufilmuot galutinį variantą.

Aš su arduinu darausi panašų daiktą kaip yatour, su bluetooth ir pan. pats funkcijas pasirašysiu, turėčiau baigt už 3sav.

skaitys microsd ir usb, geriausia tai, kad flac atkurs.


  • 0

#17 Eilinis

Eilinis
  • Senbuviai
  • Pranešimai: 376
  • Vieta:Mažeikiai - Klaipėda
  • Automobilis:Peugeot 407 2,0 2004m

Parašyta 2015 liepos 05 - 21:19

Gali nufilmuot galutinį variantą.

Aš su arduinu darausi panašų daiktą kaip yatour, su bluetooth ir pan. pats funkcijas pasirašysiu, turėčiau baigt už 3sav.

skaitys microsd ir usb, geriausia tai, kad flac atkurs.

flac? Plačiau gal galėtum?


  • 0

#18 pauliuxliux

pauliuxliux
  • Senbuviai
  • Pranešimai: 163
  • Vieta:Vilnius
  • Automobilis:peugeot 307 2.0 HDI

Parašyta 2015 liepos 05 - 22:16

Kai padarysiu aprašysiu viską. Yra DAC kurie flac formatą atkuria. Kaip visi žinome flac turi geriausią kokybę.


  • 0

#19 Eilinis

Eilinis
  • Senbuviai
  • Pranešimai: 376
  • Vieta:Mažeikiai - Klaipėda
  • Automobilis:Peugeot 407 2,0 2004m

Parašyta 2015 liepos 06 - 15:26

Kai padarysiu aprašysiu viską. Yra DAC kurie flac formatą atkuria. Kaip visi žinome flac turi geriausią kokybę.

Sudominai. Gal numesk butent to DAC nuorodą


  • 0

#20 aasass

aasass
  • Senbuviai
  • Pranešimai: 235
  • Vieta:Tauragė
  • Automobilis:Peugeot 4007 2.2 Hdi

Parašyta 2015 liepos 09 - 13:52

Man irgi įdomu pasidarė. Lauksim daugiau info :)
